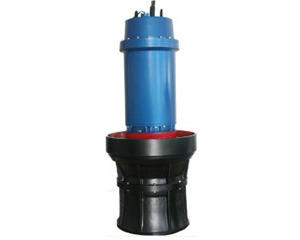

潜水轴流泵

来源:潜水轴流泵厂家  日期:2019-07-04 17:15 人气:


◆ 产品简介

潜水泵站由于土建简单、工程造价低、维护管理方便、安装简便、易于自动化、工作可靠性高、美化环境而得到迅速发展。
潜水泵站的主要设备—潜水电泵(简称潜水泵),有QZ型潜水轴流泵和QH型潜水混流泵,是将电机与轴流泵和混流泵结合而成的机电合一产品,是传统长轴轴流泵和混流泵的更新换代产品。
潜水泵与传统长轴泵除使用场合、进出水条件、特性参数基本上保持一致外。还具有以下几点显著优点:
◎ 泵站工程总投资节省30%以上;
◎ 建设周期节约40%以上;
◎ 机组安装时间节约95%以上;
◎ 机组重量减轻50%以上;
◎ 省去泵站防洪墙投资;
◎ 维护费用低;
◎ 无运转噪音,操作简便,易于自动化运行;
◎ 地面建筑高度低,可省去泵房建筑,甚至可在地面以下建泵站。

因此,轴流泵和混流泵的新老客户,在新建泵站项目中可以方便地以潜水泵代替,可在老泵站改造项目中以潜水泵更新,此类泵型主要适用于下列场合:
◎ 农田灌溉与排水;
◎ 市政排放雨水及轻度污水;
◎ 工业中工艺用水、冷却水;
◎ 水利中调水工程。
本公司潜水泵名义出水口径有350、500、600、700、800、900、1000、1200、1400、1600、共计十种口径,基本型号有350QZ70/350QZB125/500QZ70/600QZ70/700QZB70/800QZ70/~1600QZB125流量范围0.1~12m3/s,扬程范围2~14m;功率范围7.5~630kw;电压等级380V、660V、3kV、6kV、10kV。

◆ 型号说明

     1、潜水轴流泵
     350  QZ  70 –
     350  ——  名义排出口径(mm)
     QZ   ——  潜水轴流泵
     70   ——  泵比转数的1/10
     □   ——  高转速:G   低转速:D

 2、潜水混流泵
 400  QH  0.3 – 10
 400  ——  名义排出口径(mm)
 QH   ——  潜水混流泵
 0.3  ——  设计点流量(m3/s)
 10      ——     设计点扬程(m)

◆ 结构说明

QZ型潜水轴流泵和QH潜水混流泵,泵段由进水喇叭口,叶轮部件,叶轮外壳和导叶体四大零件组成。
潜水电机是全密封干式异步电动机,机壳将电机封闭,电机上端电缆出线处有静密封装置,电机下端盖出轴处有转动密封装置,潜水电机具备一切潜水运行的安全可靠性能。对密封渗漏、线圈和轴承温升均有监测、报警和保护装置,不影响电机正常运转的早期渗漏(只报警)。当线圈温度超过135℃、轴承温度超过90℃时,采用断电保护,所有保护器由一个潜水泵专用保护器进行监控,以保证潜水泵安全使用。


◆ 水泵保护
        传感器输出信号由潜水电泵保护器接受。该保护器对每一个输出信号,包括开关量或模拟量分别输出一个开关信号,并在保护器上显示出报警闪光信号。

JS 浸水传感器 上接线腔内 开关信号 常 开
WC 绕组温度传感器 电机绕组内 热敏开关信号 常 闭 根据用户要求
PT100铂电阻信号 电阻信号
XL 泄漏传感器 电机腔内 开关信号 常 开
YS 温度传感器 油室内 模拟信号 >30kΩ
WZ 下轴承传感器 下轴承腔内 热敏开关信号 常 闭
PT100铂电阻信号 电阻信号 根据用户要求


◆ 安装说明
        QZ系列潜水轴流泵、QH系列潜水混流泵一般采用开敞式进水,安装形式为悬吊式安装、钢制井筒式安装、混泥土预置井筒式安装。悬吊式安装、钢制井筒式安装由本公司提供整套井筒,混泥土预置井筒式安装由本公司提供安装底座(含防转装置)、井盖装置。
        安装时,将潜水电泵吊入井筒着低为止,导叶体上的斜面与支座斜面配合,止水橡胶(O型圈)起密封作用。
        较大的潜水泵(一般叶轮直径在1米以上),采用带封闭进水流道的安装形式。
