潜水排污泵

来源:潜水轴流泵厂家  日期:2019-07-05 10:51 人气:

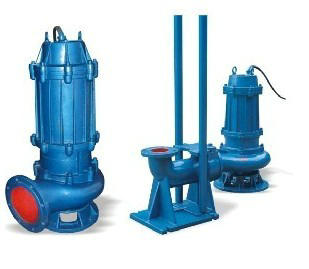

潜水无堵塞排污泵

产品特点:
潜水排污泵,WQ潜水排污泵是一种污水处理用泵,具有效率高、节省能源、无堵塞、防缠绕等特点,主要输送带骨头颗粒及各种长纤维的PH值为4-10的浑浊性污水、淤泥、雨水等,输送介质温度不超过60°C。
QW型潜水无堵塞排污泵的详细资料:潜水排污泵,无堵塞排污泵,QW潜水排污泵

一、QW潜水排污泵产品概述
 该系列潜水排污泵为立式、单级、单吸离心式水泵,具有结构紧凑、体积小、噪声低、运转平稳等特点。其安装形式可分为固定式和移动式两种,维修方便。
    电机和泵共轴,两者通过油隔离室和机械密封隔开电机完全密封,防护等级为IP68。在泵的入口可根据实际要求配置额外的长方孔形过滤网或搅拌桨叶。
    移动式安装采用泵底盘支承,出口弯管直接与软管连接,安装方便。提取泵时,只需提起预先放置好的连泵链锁即可。该安装型式通常仅限于电机功率11kW以F的潜水排污泵。
    固定式自动安装采用泵与耦合装置相连。耦合装置由底座、固定于底座上的转接管道、垂直固定于底座上的双导轨、连接转接管道与潜水泵的自动耦合器等组成。耦 合底座固定在泵坑底部(在建造污水坑时,预先安装好地脚螺栓,使用时将耦合底座固定),在潜水泵的底端面固定设置两侧带有凹槽的定位架板,底座延伸至潜水 泵下方,垂直固定于底座上的双导轨设置为分别嵌装入定位架板两侧凹槽内并与凹槽滑动配合的支柱导轨,两支柱导轨上端固定设置安装起重吊具的承重横梁支架。在承重横梁上附加起重吊具,如电动葫芦,即可方便地 进行潜水泵的上提及下送,免去了手工操作的高强度消耗及安装吊装架等设施的复杂过程,使潜水泵的维修、更换作业简便,节省人力,提高效率,降低作业成本。 泵在导轨上移动,放下泵时,耦合装置自动地与耦合底座耦合;提取泵时,泵与耦合底座会自动脱落。

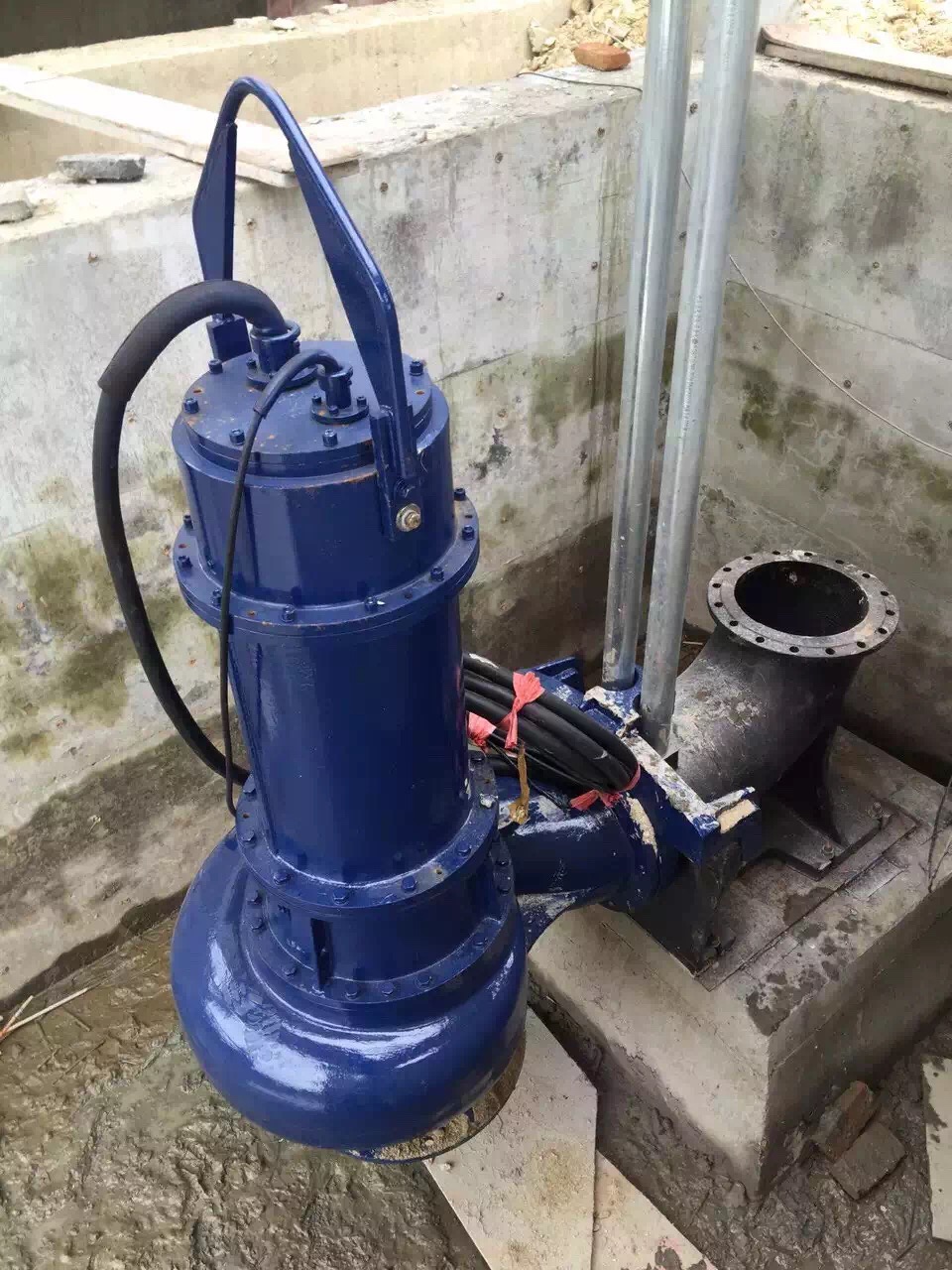

耦合式安装潜水排污泵效果图
二、QW潜水排污泵的选型方法
    生活污水的排放在选用潜水排污泵时它的流量应按生活排水设计秒流量选定;当有排水量调节时,可按生活排水最大小时流量选定。消防电梯集水池内排水泵流量不小于10L/s。 潜水排污泵的扬程按提升高度、管道损失计算确定后,再附加一定的自由水头。自由水头宜采用0.02~0.03MPa。吸水管和出水管流速不应小于0.7m/s,并不宜大于2.0m/s。 公共建筑内应以每个生活排水集水池为单元设置一台备用泵,平时宜交互运行。地下室、设备机房、车库冲洗地面的排水,如有两台及两台以上排污泵时可不设备用泵。当集水池无法设事故排水管时,排污泵应有不间断的动力供应;当能关闭排水进水管时,可不设不间断动力供应,但应设置报警装置。 当提升带有较大杂质的污、废水时,不同集水池内的潜水排污泵出水管不应合并排出;当提升一般废水时,可按实际情况考虑不同集水池的潜水排污泵出水管合并排出。 两台或两台以上的排污泵共用一条出水管时,应在每台潜水排污泵出水管上装设阀门和止回阀。单台排污泵排水有可能产生倒灌时,应设止回阀。不允许压力排水关与建筑内重力排水管合并排出。 当潜水排污泵提升含有大块杂物时,潜水排污泵宜带有粉碎装置;当提升含较多纤维物污水时,宜采用大通道潜水排污泵。 当潜水排污泵电机功率大于等于7.5kW或出水口管径大于等于DN100时,可采用水泵固定自耦装置;当潜水排污泵电机功率小于7.5kW或出水口管径小于DN100时,可设软管移动式安装。污水集水池采用潜水排污泵排水时,应设潜水排污泵固定自耦装置,方便潜水排污泵检修。 潜水排污泵应能自动启停和现场手动启停。多台潜水排污泵可并联交替运行,也可分段投入运行。

     目前生产的有QW型移动式潜水排污泵和WQ型固定式潜水排污泵等几种,WQ型潜水排污泵是博禹在行业中率先引进联邦德国ABS制泵公司先进技术的基础上,在我单位科研人员的共同努力下,同时广泛征求国内水泵专家的意见,经多次改良而研制成功的,经测试各项性能指标均达到国外同类产品先进水平。本潜水排污泵高效节能,结构新颖。潜水排污泵投放市场后以其独特地功效,可靠的质量受到广大用户的欢迎和好评。无堵塞潜水泵被许多单位选为代替进口产品,被国家机械委列为重点引进消化项目。

三、WQ潜水排污泵产品特点及结构特点


(1)无堵塞潜水排污泵产品特点
1、 QW潜水排污泵采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过能力,能有效地通过泵口径的5倍纤物质与直径为泵口径约50%的固体颗粒。
2、QW排污泵机械密封采有新型硬质耐腐蚀碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行3000小时以上。
3、 QW潜水泵整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4、 QW潜水排污泵密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元件,对水泵电机绝对保护。
5、 QW潜水排污泵可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电,过载及超温等进行绝对保护,提高了产品的安全性与可靠性。
6、 QW潜水无堵塞排污泵配浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7、 无堵塞潜水排污泵可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。
8、QW潜水排污泵能够在全扬程范围内使用,而保证电机不会过载。
9、 QW潜水排污泵有两种不同的安装方式,固定自动耦合安装系统、移动式自由安装系统。

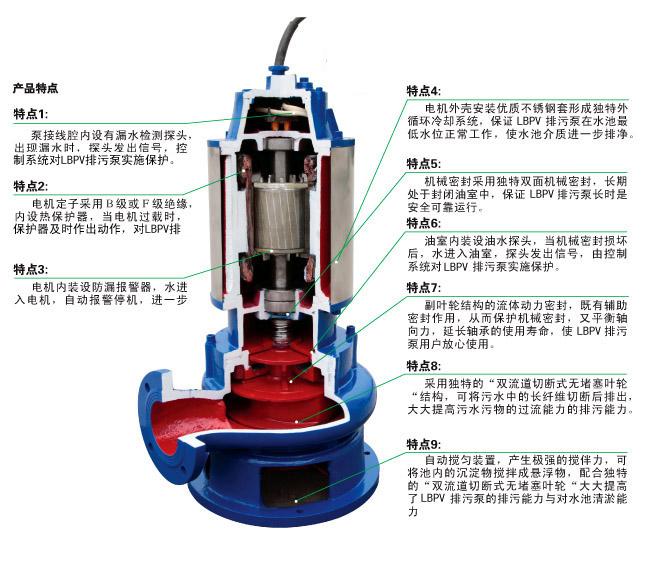

(2) 无堵塞潜水排污泵结构特点
QW潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔?,属机电一体化产品, 电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:
信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水、断相、短路、过热、电机过载等项目。
电机定子8:采用B级或F级绝缘。
漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮17:叶轮采用单流道或双流逍结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体15:与叶轮配用,使得泵具有高的效率。
密封环18:装在泵体口环处,当叶轮闪运转而使口环处磨损,可更换密封环.以保证泵以最佳效率运行。

 四、WQ潜水排污泵产品用途
1、 工厂、商业严重污染废水的排放。
2、 城市污水处理厂排水系统。
3、 住宅区的污水排水站。
4、 人防系统排水站、自来水厂的给水装置。
5、 医院、宾馆的污水排放。
6、 市政工程、建筑工地。
7、 勘探、矿山配套附机。
8、 农村、沼气池、农田灌溉。

五、WQ潜水排污泵使用条件
1、 无堵塞潜水排污泵介质温度不超过60℃,介质重度为11.3×103kg/m3,PH值在59范围内。
2、 无内自流循环冷却系统的泵,电机部分露出液面不得超过1/2。
3、 本无堵塞潜水排污泵主要零件材料为铸铁,所以不能应用于抽送高度腐蚀液体。

六、WQ潜水排污泵型号表示法及性能参数表(原型号为QW现标准为WQ)
格式:150 WQ 160-15-15
注释:150--------排出口径150mm
WQ-------W代表“污”,Q代表“潜”
160--------流量为160m3/h
15---------扬程15m(第一个“15”)
15---------配用电机功率15KW(第二个“15”)

QW(WQ)型无堵塞潜水排污泵性能参数
如需要更大流量的潜水无堵塞排污泵可以点击大流量潜水泵查看详细信息

WQ潜水排污泵定货须知:

一、①产品名称与WQ潜水排污泵型号②WQ潜水排污泵口径③WQ潜水排污泵扬程(m)扬程是很重要的参数很多用户在选型时认为选一台高点扬程的泵可以在低扬程范围内也能用,这种方法一定要纠正,在低扬程工作的潜水排污泵,电流会超出潜水排污泵电机的额定电流从而导致电机容易④WQ潜水排污泵流量⑤WQ潜水排污泵电机功率(KW)⑥WQ潜水排污泵转速(r/min)⑦WQ潜水排污泵电压〔V〕⑧WQ无堵塞排污泵材质(m)⑨WQ潜水排污泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的WQ潜水泵产品型号,请按WQ潜水排污泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和潜水排污泵的详细参数,由我们清源泵业的技术为您审核把关。

感谢您访问我们清源泵业专业的网站,如有任何潜水排污泵的疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
