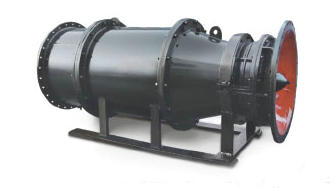

潜水贯流泵

 一、产品简介

QGL系列潜水贯流泵是将潜水电机与贯流泵技术结合而产生的新型机电一体化产品，既保持了贯流泵本身的优点，又利用潜水电机技术、克服了传统贯流泵电机冷却、散热、密封等难题，荣获国家实用新型专利。

二、 主要用途及特点

该泵工况适应用于大流量、低扬程场合，主要用于雨水排水、工农业用水、水道增压，尤其适用于排涝与灌溉综合考虑的水利、防洪工程。
该产品具有以下特点：
1. 进、出水扬程损失小，泵站装置效率高，在低扬程工况，装置效率可比轴流泵高出一倍以上。
2. 相同工况下，电机功率配置小，运行费用较低。
3. 水泵基础下无需设吸水槽，开挖量小。
4. 泵管直径小，适宜取消上部高大厂房，也可以不建厂房，用汽车吊装来取代固定式行车。
5. 节省开挖量、土木工程费、建筑工程费、减少安装面积，节约泵站工程总造价30-40%。
6. 整体吊装，安装方便。

三、 机构说明

潜水贯流泵为卧式结构，从电泵进口看，叶轮逆时针方向旋转。

1、 叶轮
叶轮采用目前最先进的水力模型换算所得，性能优良、稳定、成熟。选择较小的nD值，抗汽蚀性能好，确保运行平稳。
2、轴密封
较小的产品采用两套独立的机械密封，较大的产品采用层状剪切填料密封，以不同的密封形式适应不同的结构安排，确保密封可靠。
3、 监测装置
潜水贯流泵装有多通道保护装置，可把引线引至电控箱。保护装置有：过滤、缺相、泄露、超温、温度、漫水保护等
4、泵/电机轴
泵与电机同轴，结构紧凑，轴伸展量缩短，并提高刚度，从设计上将挠度控制在允许范围内，运行时振动小，密封和轴承寿命更长。
5、过水流道
采用CFD与实验方法相结合，确定流线形状，保证运行高速。
6、冷却
电机外壳直接将热量传到周围介质中，热量被周围的水流带走。大功率高电压电机，采用内风道散热专利技术，使得三相围绕温升低、温度场分布均匀。
7、电机
高性能鼠笼式感应电机，特别为潜水泵设计制造符合GB755标准。绝缘等级F级，最高工作温度可达155℃。随功率不同，可采用380V、660V、6kV、10kV等电压等级，对高压电机采用两次VPI绝缘工艺，确保绝缘可靠。
8、 轴承
针对卧式结构，采用大型通用结构有限元分析软件MSC/NASTRAN对转动部件进行动态分析、研究其挠度、振动、内部应力、支承反力、固有频率。在此基础上进行结构设计、轴承布置、轴承选型。
轴承采用滚动轴承，能够承受所有的轴向和径向负荷，并完全与泵输送的介质分开。
