粉碎型格栅故障分析以及内部组成

来源:潜水轴流泵厂家  日期:2019-04-25 10:47 人气:

为了环境的干净与整洁,一些特殊的地方会安装上粉碎型格栅,它可以很好的将污染物阻隔在一定的区域内。粉碎型格栅在使用的时候可能会出现一些问题,该如何解决呢?粉碎型格栅内部包括哪些东西呢?下面小编将给大家带来详细的说明。以下关于“粉碎型格栅故障分析以及内部组成”的介绍。





【粉碎型格栅运行时出现哪些问题】



安装所需附件粉碎型格栅的安装附件一般包括:安装导轨,溢流格栅及吊装链条等。



(1)安装导轨导轨在安装时起导向作用,故导轨一般要求能做到渠道顶部,在安装及以后的维修吊装时会比较方便。同时导轨也起固定格栅的作用,故导轨必须牢固的锚固于渠道壁。同时渠道的宽度也必须达到一定的精度,不得大于设备宽度2cm以上。



(2)溢流格栅在水量激增,格栅过水量不足时,污水会从格栅上部溢流至泵池,故安装溢流格栅,可防止大的杂物进入泵池,从而消除对后续设备的影响。



(3)吊装链条在设备安装后,需将与渠道深度适宜的吊装链条固定于渠道上沿,以备在需要将设备吊装维修时,方便起吊(与耦合式潜水泵类似)。



主体设备的安装粉碎型格栅一般为整体设备,安装时一般只需进行吊装及电气接线。安装后,必须检查设备底部是否有渠道底紧密结合,无倾斜;设备两侧是否与导轨结合牢固,无晃动。而且必须注意设备与迎水面垂直,保证的过水面,同时也保证均匀分布刀片组及转鼓的负荷。



电气接线完成后,须进行试机,保证运行平稳,刀片组及转鼓转向正确。 粉碎型格栅运行使用注意事项经过对几十个地埋式泵站的跟踪,发现部分粉碎型格栅连续运行7年多未出现故障,而也有部分格栅运行1、2年甚至更短的时候就出现严重故障。



由于污水的水质及水中的杂物种类繁多,运行工况条件相差很大,从而出现的故障及故障频率也不尽相同。



粉碎型格栅运行中出现的常见问题主要有:



(1)刀片组传动轴头磨损甚至切断,一般由多次试图切割难以粉碎杂物造成,在难粉碎杂物较多的泵站中经常发生。



(2)刀片组磨损过快,一般由于污水中含砂量过高或粉碎负荷较高造成。



(3)电机进水或烧毁,一般由于电机长时间淹没于水下造成。



(4)刀片组难以转动,一般由于污水中丝织物过多,缠绕刀片造成。



(5)齿轮箱进水,一般由于机械密封失效造成。



【粉碎型格栅包括什么】



比起传统的简易格栅或提篮格栅,它可以有效解决水泵的堵塞问题,并且不会增加水泵水压,减少了大颗粒固体物质造成水泵堵塞而引起的水泵寿命短的问题。



在一体化预制泵站中,粉碎格栅把大量的棉纱、手套、衣服、木板、硬质塑料等固体物进入污水池,进入后序处理系统。





粉碎型格栅应安装在泵站内专用的格栅槽内,既防止因人工操作失误未定时清污而堵塞进水管道,又防止固体颗粒堵塞后续水泵和进水管路。不可直接悬挂于进水管道上。直接悬挂在进水管道上的方式不予接受。

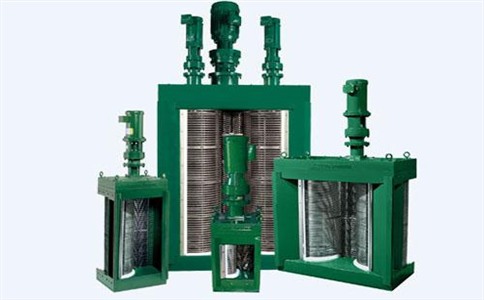

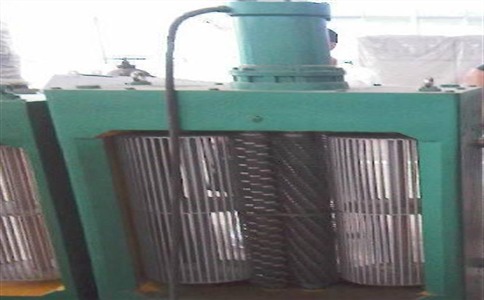

粉碎型格栅包括:切割刀片、垫片、轴、轴承和密封圈、侧栏、底座、机壳、减速器和马达。



刀片组为双轴设计,能在干/湿条件下连续运行。切割刀片和垫片是单片分离的,刀片更换时可以单片更换,满足备品备件小量。



双轴设计是由两组独立的切割刀片和垫片安装在两个平行的轴上,交替重叠,实现螺旋形的切割。两个旋转轴在驱动轴的带动下相向旋转。从动轴在主动轴的带动下以主动轴的2/3转速旋转。主动轴和从动轴上的刀片直径一样,轴转速不大于85rpm。



粉碎型格栅能每日24小时连续运转,栅间距不大于12mm,确保切割后的固体颗粒粒径在6-12mm之间。



驱动装置设过载保护机构,满足一体化污水提升泵站的使用要求。



粉碎型格栅的驱动轴和被驱动轴由4140热处理的六角形钢制成,拉伸张力不小于1,027kPa。机封安装在轴套上避免与轴直接接触,减少运行扭矩对机封的影响,机封使用寿命。



以上关于“粉碎型格栅运行时出现哪些问题”和“粉碎型格栅包括什么”的介绍,希望能让您了解“粉碎型格栅故障分析以及内部组成”带来帮助。
